منظم الجهد 7805 – حل مستقر لتغذية الدوائر الإلكترونية
محتويات الصفحة
مقدمة عن منظم الجهد الخطي 7805
يعد هذا المكون الإلكتروني من أكثر المنظمات شيوعاً في مجال الإلكترونيات بسبب موثوقيته العالية وسعره المناسب. يعمل على تحويل الجهد الكهربائي الداخل إلى قيمة ثابتة تبلغ 5 فولت مع هامش خطأ لا يتجاوز ±2%.
أهم المميزات:
- إخراج ثابت 5 فولت
- يدعم تياراً حتى 1.5 أمبير
- حماية ضد القصر الكهربائي
- مدخل يتحمل حتى 35 فولت
- تصميم عملي سهل التركيب
البيانات الفنية
مقارنة مع بدائل أخرى
يتميز هذا المنظم بقدرة تحمل أعلى للتيار مقارنة ببدائله في نفس الفئة السعرية، مما يجعله اختياراً مثالياً للمشاريع التي تتطلب مصدر طاقة ثابت.
طريقة التركيب والاستخدام
لضمان عمل المكون بشكل صحيح:
التوصيل الأساسي

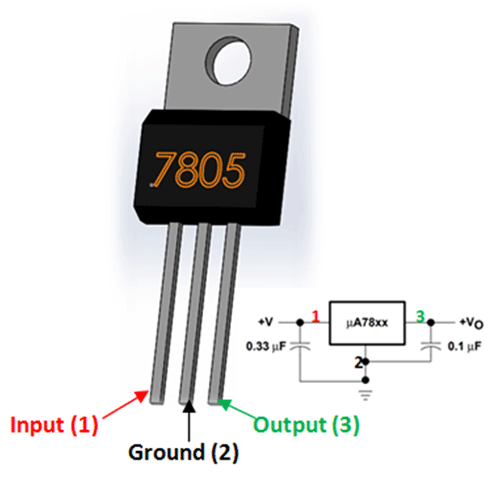

وصل الطرف الأول بمصدر الجهد (7-35V)، والطرف الثاني بالأرضي، وسيعطيك الطرف الثالث جهد 5V ثابت.
نصائح مهمة
أضف مكثف 0.33μF على المدخل وآخر 0.1μF على المخرج لتحسين الأداء. استخدم مبدداً حرارياً عند التيارات العالية.
للحصول على معلومات تقنية مفصلة، يمكن الرجوع إلى الوثائق الرسمية من Texas Instruments أو مواصفات ON Semiconductor.
المراجعات
لا توجد مراجعات بعد.
