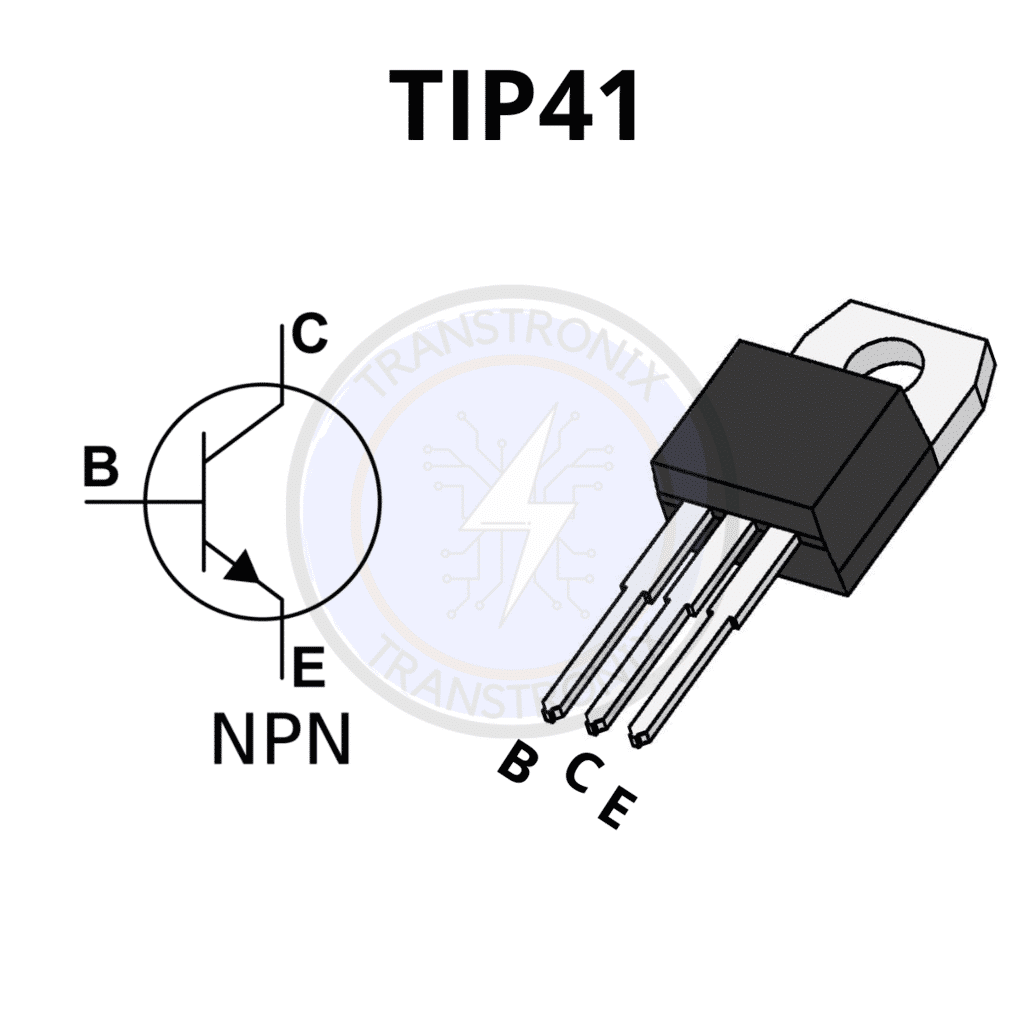

ترانزستور TIP41 NPN طاقة من الجوكر للإلكترونيات

ترانزستور TIP41 – ترانزستور طاقة NPN عالي الكفاءة

Name: TIP41 - الجوكر للالكترونيات
SKU: 938
Price: 5.00 EGP
Availability: InStock

ترانزستور TIP41 من سلسلة TIP هو ترانزستور طاقة NPN مصمم للتطبيقات العامة للتقوية والتبديل. يتميز بقدرة عالية تصل إلى 65 وات وتيار مستمر 6 أمبير، مما يجعله خيارًا مثاليًا لمشاريعك الإلكترونية التي تتطلب تحكمًا في الطاقة.

المواصفات الفنية لترانزستور TIP41

يتميز ترانزستور TIP41 بالمواصفات التالية التي تجعله من أفضل خيارات ترانزستورات الطاقة:

الخاصية	القيمة
نوع الترانزستور	NPN
أقصى جمع-باعث (V_CEO)	40 فولت
أقصى تيار مجمع (I_C)	6 أمبير
أقصى تبديد للطاقة (P_tot)	65 وات
كسب التيار (h_FE)	15-75
تردد القطع (f_T)	3 ميجاهرتز
درجة حرارة التشغيل	-65 إلى +150 درجة مئوية
نوع الغلاف	TO-220

مواصفات إضافية

الخاصية	القيمة
أقصى جمع-قاعدة (V_CB)	60 فولت
أقصى باعث-قاعدة (V_EB)	5 فولت
تيار المجمع-باعث المشبع (V_CE = 1V, I_B = 0.5A)	0.5 فولت كحد أقصى
زمن التبديل	300 نانوثانية (نمطياً)

مقارنة بين ترانزستور TIP41 وبدائله

الموديل	TIP41	TIP31	2N3055	BD139
أقصى جهد (V_CEO)	40V	40V	60V	80V
أقصى تيار (I_C)	6A	3A	15A	1.5A
أقصى طاقة (P_tot)	65W	40W	115W	12.5W
كسب التيار (h_FE)	15-75	10-50	20-70	25-250
السعر (تقريبي)	5 جنيه	3 جنيه	10 جنيه	2 جنيه
أفضل استخدام	مشاريع الطاقة المتوسطة	تطبيقات الطاقة المنخفضة	تطبيقات الطاقة العالية	تطبيقات الإشارة

كما يظهر من الجدول، فإن ترانزستور TIP41 يوفر توازنًا ممتازًا بين الأداء والسعر، مما يجعله خيارًا شائعًا للعديد من التطبيقات الإلكترونية.

تطبيقات واستخدامات ترانزستور TIP41

بفضل مواصفاته الممتازة، يمكن استخدام ترانزستور TIP41 في العديد من التطبيقات الإلكترونية بما في ذلك:

1. دوائر تضخيم الطاقة

يستخدم TIP41 بشكل شائع في مراحل الخرج لمضخمات الصوت بسبب قدرته على التعامل مع التيارات العالية.

2. دوائر التحكم في المحركات

يمكن استخدامه للتحكم في سرعة المحركات DC الصغيرة والمتوسطة الحجم.

3. مصادر التغذية (Power Supplies)

يستخدم في دوائر تنظيم الجهد الخطي (Linear Regulators) كممر للتيار.

4. أنظمة الإضاءة

مناسب للتحكم في مصابيح LED عالية الطاقة أو مصابيح الهالوجين.

5. دوائر التبديل (Switching Circuits)

يمكن استخدامه في دوائر التبديل الإلكترونية بفضل زمن التبديل السريع نسبيًا.

مثال لدائرة إلكترونية باستخدام ترانزستور TIP41

لمزيد من الدوائر التطبيقية، يمكنك زيارة هذا الموقع التعليمي.

المراجعات والتقييمات

محمد أحمد ⭐⭐⭐⭐⭐

“الترانزستور يعمل بشكل ممتاز في مشروع مضخم الصوت الذي قمت بتنفيذه. الجودة عالية والسعر معقول جدًا.”

أحمد علي ⭐⭐⭐⭐

“جيد للاستخدام في المشاريع التعليمية، ولكن يجب استخدام مبدد حرارة معه عند التعامل مع تيارات عالية.”

مريم خالد ⭐⭐⭐⭐⭐

“اشتريت 10 قطع لاستخدامها في مشروع تخرجي، جميعها تعمل بشكل ممتاز. شكرًا الجوكر للإلكترونيات.”

الأسئلة الشائعة

ما الفرق بين TIP41 و TIP41C؟

الفرق الرئيسي هو تصنيف الجهد، حيث أن لديه جهد V_CEO 40V بينما TIP41C لديه 100V. يمكنك الاطلاع على مقارنة الترانزستورات لدينا لمزيد من التفاصيل.

هل أحتاج إلى مبدد حرارة مع ؟

نعم، يوصى باستخدام مبدد حرارة عند تشغيل الترانزستور بتيار يزيد عن 1 أمبير أو عند تبديد طاقة تزيد عن 2 وات.

ما هي البدائل المتاحة لـ ؟

من البدائل الجيدة: TIP31, TIP42 (PNP مكمل), 2N3055 (للتطبيقات الأعلى طاقة). يمكنك استكشاف ترانزستورات الطاقة لدينا.

هل يمكن استخدام TIP41 في دوائر الترددات العالية؟

ليس الخيار الأمثل، حيث أن تردد القطع له هو 3MHz فقط. لدينا ترانزستورات التردد العالي قد تكون أكثر ملاءمة.

غالبًا ما يتم شراء هذه المنتجات مع ترانزستور TIP41:

ضمان وجودة المنتج

نحن في الجوكر للإلكترونيات نضمن جودة جميع منتجاتنا بما في ذلك ترانزستور :

ضمان لمدة 6 أشهر ضد عيوب التصنيع
منتجات أصلية 100% من مصادر موثوقة
اختبار الجودة قبل الشحن
دعم فني متخصص للإجابة على استفساراتك

لضمان الحصول على منتج أصلي، ننصح بالشراء فقط من متجرنا الرسمي أو الموزعين المعتمدين لدينا.

نصائح للاستخدام الأمثل لـ

لتحقيق أفضل أداء من ترانزستور TIP41 وتجنب تلفه، اتبع هذه النصائح:

1. استخدام مبدد حرارة مناسب

كما ذكرنا سابقًا، استخدام مبدد حرارة ضروري عند التعامل مع تيارات عالية. تأكد من تركيب المبدد بشكل صحيح باستخدام عازل حراري إذا لزم الأمر.

2. عدم تجاوز الحدود القصوى

احرص على عدم تجاوز أي من الحدود القصوى المحددة في الورقة الفنية، خاصة تيار المجمع والجهد والطاقة.

3. استخدام مقاومة قاعدة مناسبة

احسب مقاومة القاعدة بشكل صحيح لضمان تشغيل الترانزستور في المنطقة النشطة وليس في منطقة التشبع أو القطع.

4. اختبار الترانزستور قبل الاستخدام

يمكنك استخدام الملتيميتر لاختبار الترانزستور والتأكد من سلامته قبل تركيبه في الدائرة.

لمزيد من المعلومات الفنية، يمكنك تحميل الورقة الفنية الرسمية لـ TIP41.
