ترانزستور Tip42 PNP – الحل الأمثل لمشاريعك الإلكترونية بقوة 40V/6A وضمان 3 سنوات
90 جنيه
خصم 17%
- ترانزستور PNP قوي ومتعدد الاستخدامات
- تيار جامع مستمر (Ic) يصل إلى 6 أمبير
- جهد جامع-باعث (Vceo) حتى 40 فولت
- معدل تبديد طاقة يصل إلى 65 واط
- توصيل TO-220 الموثوق
- ضمان 3 سنوات من الجوكر للالكترونيات

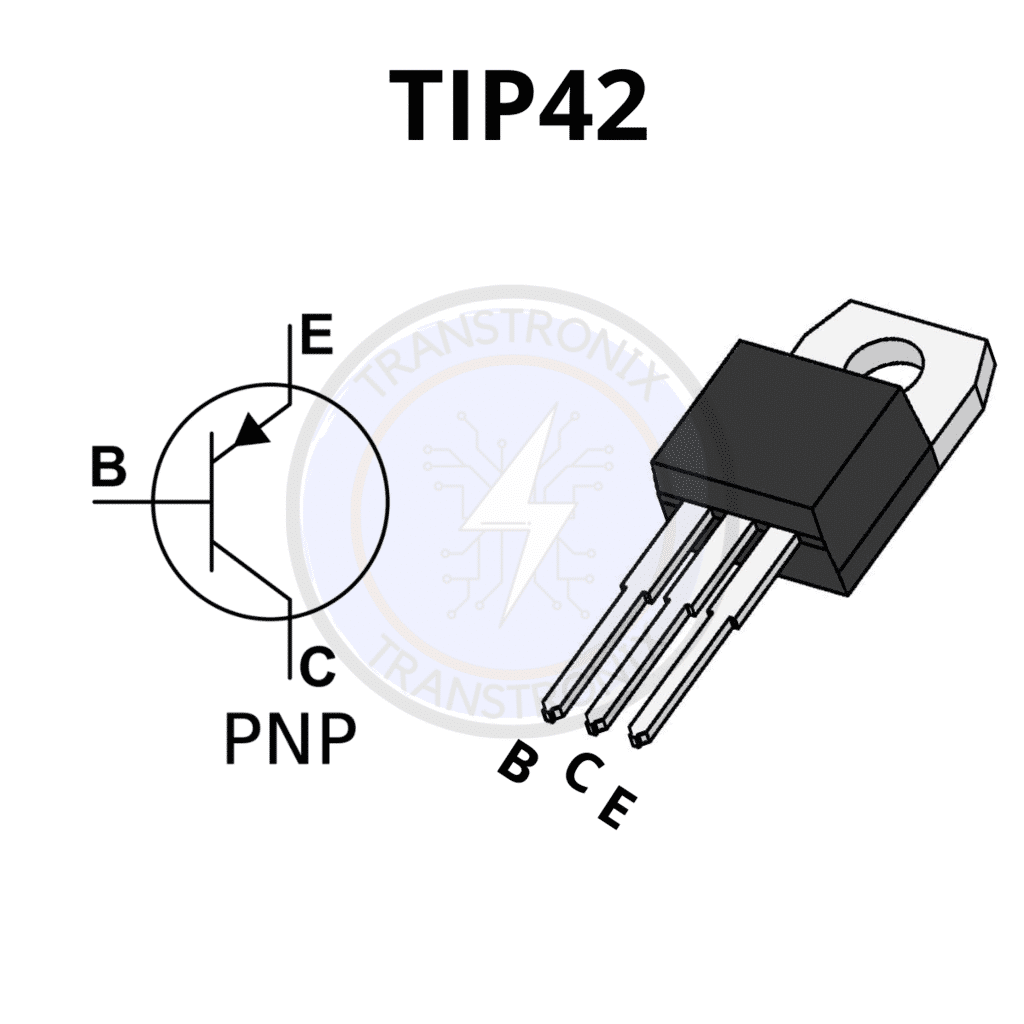

تفاصيل ترانزستور Tip42 PNP
ترانزستور Tip42 PNP هو مكون إلكتروني أساسي في عالم الإلكترونيات، يُستخدم على نطاق واسع في تطبيقات التحكم في الطاقة والتضخيم. يعتبر هذا الترانزستور شقيقًا لـ Tip41 NPN ويشكل معه أزواجًا تكميلية في العديد من الدوائر الإلكترونية.
لماذا تختار ترانزستور Tip42 من الجوكر للالكترونيات؟
نحن نقدم فقط مكونات إلكترونية عالية الجودة تم اختبارها بدقة وفقًا لمعايير ISO 9001. ترانزستور Tip42 الذي نبيعه يأتي من موردين معتمدين مثل STMicroelectronics وON Semiconductor.
التطبيقات الرئيسية:
- دوائر مضخمات الصوت والطاقة
- منظمات الجهد الخطية
- دوائر التحكم في المحركات
- أنظمة التحكم في التيار
- مفاتيح الطاقة الإلكترونية
- مولدات الإشارة
مخطط مقارنة بين ترانزستورات PNP
| الموديل | Tip42 | Tip41 | 2N3906 |
|---|---|---|---|
| النوع | PNP | NPN | PNP |
| أقصى جهد (Vceo) | 40V | 40V | 40V |
| أقصى تيار (Ic) | 6A | 6A | 200mA |
| الطاقة (Pd) | 65W | 65W | 625mW |
| السعر | 75 جنيه | 70 جنيه | 25 جنيه |
المواصفات الفنية لترانزستور Tip42 PNP
للمزيد من التفاصيل التقنية، يمكنك الرجوع إلى كتيب البيانات الرسمي من ON Semiconductor.
| الخاصية | القيمة |
|---|---|
| نوع الترانزستور | PNP |
| أقصى جهد جامع-باعث (VCEO) | 40V |
| أقصى تيار جامع (IC) | 6A |
| أقصى طاقة تبديد (PD) | 65W |
| كسب التيار (hFE) | 15-75 |
| درجة حرارة التشغيل | -65°C إلى +150°C |
| نوع العبوة | TO-220 |
مواصفات إضافية
لمعرفة المزيد عن خصائص الترانزستورات، يمكنك زيارة دليل الترانزستورات على Electronics Tutorials.
| المعلمة | الظروف | الحد الأدنى | النموذجي | الحد الأقصى | الوحدة |
|---|---|---|---|---|---|
| جهد تشبع جامع-باعث | IC = 3A, IB = 0.3A | – | -0.5 | -1.0 | V |
| جهد تشبع قاعدة-باعث | IC = 3A, IB = 0.3A | – | -1.2 | -1.5 | V |
| سعة الانتشار | VCB = 10V, IE = 0, f = 1MHz | – | – | 100 | pF |
| وقت التأخير | VCC = 30V, IC = 3A, IB1 = IB2 = 0.3A | – | – | 1.0 | μs |
تقييمات العملاء لترانزستور Tip42 PNP
15 مارس 2023
ترانزستور ممتاز وجودة عالية، استخدمته في مشروع مضخم صوت وعمل بكفاءة ممتازة. التوصيل سريع والمنتج أصلي كما وصف.
2 فبراير 2023
جيد جداً ولكن السعر مرتفع قليلاً مقارنة ببعض المواقع الأخرى. لكن الجودة والضمان يستحقان الفرق.
أضف تقييمك
الأسئلة الشائعة حول ترانزستور PNP
ما الفرق بين ترانزستور Tip41 و Tip42؟
الفرق الرئيسي هو أن Tip41 هو ترانزستور NPN بينما Tip42 هو PNP. كلاهما لهما مواصفات متشابهة من حيث الجهد والتيار ولكن بقطبية معاكسة. لمزيد من التفاصيل، يمكنك الاطلاع على هذا المقال عن الفرق بين PNP و NPN.
هل يمكن استخدام في دوائر التبديل عالية التردد؟
بينما يمكن استخدام Tip42 في بعض تطبيقات التبديل، إلا أنه ليس الأمثل للترددات العالية جداً. هناك ترانزستورات أخرى مثل MOSFETs قد تكون أكثر ملاءمة للتطبيقات عالية التردد. لمزيد من المعلومات، راجع دليل التبديل بالترانزستورات.
ما هي درجة الحرارة القصوى التي يتحملها ؟
يمكن لترانزستور Tip42 العمل في نطاق درجة حرارة من -65°C إلى +150°C. ومع ذلك، ينصح بالعمل في درجات حرارة أقل من الحد الأقصى لضمان عمر أطول للمكون. لمعلومات أكثر عن إدارة الحرارة، يمكنك زيارة Electronics Cooling.
هل يحتاج إلى مشتت حراري؟
يعتمد ذلك على التطبيق والتيار المار. عند العمل بتيارات عالية أو لفترات طويلة، ينصح باستخدام مشتت حراري مناسب لمنع ارتفاع درجة الحرارة الزائد. يمكنك حساب متطلبات المشتت الحراري باستخدام حاسبة المشتت الحراري.
ما هي مدة الضمان على هذا المنتج؟
يقدم الجوكر للالكترونيات ضماناً لمدة 3 سنوات على ترانزستور Tip42 ضد عيوب التصنيع. لمزيد من التفاصيل عن سياسة الضمان، يمكنك زيارة صفحة الضمان لدينا.
منتجات مشتراة معاً
ترانزستور Tip41 NPN
مشتت حراري TO-220
لوحة دوائر PCB
ضمان وجودة المنتج
في الجوكر للالكترونيات، نعتبر الجودة والموثوقية أولويتنا القصوى. كل ترانزستور الذي نبيعه يخضع لاختبارات جودة صارمة لضمان أدائه وفقًا للمواصفات الفنية.
نقدم ضمانًا لمدة 3 سنوات على هذا المنتج ضد أي عيوب في التصنيع. في حال وجود أي مشكلة، يمكنك استبدال المنتج أو استرداد قيمته كاملة.
جميع منتجاتنا تأتي من موردين معتمدين وموثوقين في الصناعة الإلكترونية، مع شهادات مطابقة للمعايير الدولية مثل ISO 9001.
